Antena WiFi Waveguide 2.4 Ghz
Introducción:
Básicamente la antena esta diseñada dentro de una lata de chocolate en polvo de 10 cm de diámetro, podremos usar un recipiente metálico cualquiera de las que compramos en un supermercado con algún producto que sea de nuestro interés para la casa.
He echo un agujero en el tarro para conectar un conector coaxil N que e comprado en una casa de electrónica.
Por ultimo e forrado la lata con un tubo de plástico blanco para evitar la corrección a la intemperie, con dos tapaz ciegas en cada extremo sellado con cilicona, de esta manera evito que entre el agua.
Calculo
Calculo Online Segun Canal de Transmision
y Diametro del Recipiente Metalico
Construcción
Para construir esta antena yo e comprado un conector hembra para chasis Tipo N ( conector coaxil N ), dos conectores macho coaxil tipo N, un mini conector para conectarlo a el router inalámbrico y cable coaxil para líneas Wireless.
Cualquiera de estos dos tipos de conectores nos servirán.
Cojemos el embase metálico, que en mi caso es de chocolate en polvo de unos 100 mm ( 10 cms ) de diámetro y le e sacado el reborde delantero del embase.

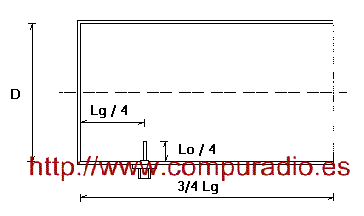

Desde el fondo del embase asia el frente medimos unos 45 mm ( 4,5 cms ), y realizamos un aujero lo suficientemente grande para que entre el conector coaxil.
El sistema irradiante Lo/4, no debe de ser superior a 3,2 cms de largo y no puede ser inferior a 2,8 cms, para una frecuencia media de 2.45 GHz (2400 a 2497 GHz) , frecuencia de los router inalámbricos de hoy en día. Este ira soldado al centro de conector coaxil hembra que tenemos y que posteriormente lo pondremos en el contenedor metálico que tenemos. El sistema irradiante lo he hecho con un trozo de alambre de 3 mm de espesor.
La antena terminada nos quedara de la siguiente manera.
Para evitar la entrada de agua, he usado la propia tapa original de recipiente metálico sellado con cilicona.
La irradiación mayor la tendremos hacia el lado la tapa plástica mientras que el fondo al ser metálico actúa como espejo ( reflector ). El soporte para esta instalación, se a usado un trípode de los que usan en cámaras de fotos.
Si a esta antena queremos darle una mayor ganancia, podremos ponerla en una antena parabólica de las que se usan para televisión, de unos 90 cms de diámetro aproximadamente.
Parabola
Este tipo de antena da una ganancia de unos 26 db, esta medida es muy superior a poner solo el recipiente metálico.
Con ambos conectores machos coaxiles, podremos hacer una exención que valla desde nuestra antena instalada afuera hacia el router.
La distancia del iluminador ( en nuestro caso una waveguide ) y la parabola es muy importante para darle la maxima ganancia a nuestra antena.
Esta distancia lo calcularemos de la siguiente manera:
Donde:
F = Distancia del fondo de la parabola al iluminador
C= Profundidad de la parabola
D= Diametro de la parabola
FORMULA:
F= ( D*D) / ( 16*C)
Lo mas probable es que si tenemos una antena parabolica de canal digital o algo parecido, deberemos extender un poco el brazo de esta.
Se calcula que las parabolas de este tipo, pueden llegar a una distancia de 5 kms.
Si queremos mas ganancia en la antena podremos ponerle un tipo de iluminador diferente como es el bi-cuad ( link ), Otra Bi-Cuad .
Angulo de Inclinacion (azimut):
Una antena parabolica puesta en paralelo con el horizonte, tendremos una transferencia de datos hacia el cielo, esto es bueno si queremos enfocar a un cerro o a una torre muy alta donde este instaldo el repetidor wifi. Vea en la foto como seria aproximadamente la irradiacion de la parabola con respecto a la linea del horizonte:
Para conectar entre dos terminales wifi, a una distancia no superior a 5 kms, deberia estar inclinada ( aproximadamente ) a unos -45 º, es decir, mirando hacia la tierra, esto depende del terreno.
De esta manera obtenemos la maxima señal hacia el horizonte, si la ponemos a +45 podremos orientarla asi algunos de los satelites para tomar la señal de ahi.
Diseño CX1DDR - Gabriel
