ANTENA TETRA-QUAD
( DOS DOBLE-CUAD )

Esta antena da mejores resultados que la bi-cuad, la ganancia de la antena esta en el entorno de los 14 dB.

Calculo:

L=V/F
LO=(1/4)L
D=(1/8)L

L = Longitud de Onda; V = Velocidad de la luz (300000 Kms/s ); F = Frecuencia;

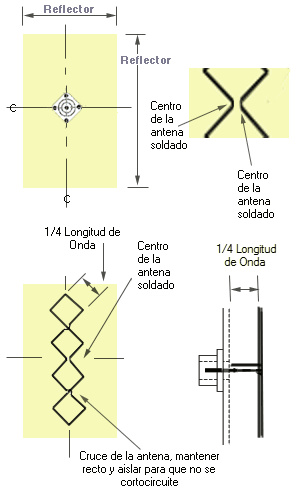

LO = Lado del Cuadrado; D = Separacion entre Iradiante y Reflector; H = Alto Reflector; W = Ancho Reflector

Frequency	Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7 Canal 8 Canal 9 Canal 10 Canal 11 Canal 12 Canal 13 Canal 14 Canal 34 Canal 36 Canal 38 Canal 40 Canal 42 Canal 44 Canal 46 Canal 48 Canal 52 Canal 56 Canal 60 Canal 64 Canal 149 Canal 153 Canal 157 Canal 161	GHz
Espacio Libre, Longitud de Onda (L)		mm
Longitud por Llado (LO)		mm
Separacion del Reflector (D)		mm
Alto del Reflector (H)		mm (Min.)
Ancho del Reflector (W)		mm (Min.)
El tamaño del reflector y la distancia desde el elemento activo afecta a la impedancia de la alimentación. El manual ARRL dice que debería haber un 1/4 de longitud de onda más allá del borde del elemento activo Hasta el canal 14, corresponde a las frecuencias de 2,4 GHz, del 34 en adelante son las nuevas frecuencias WiFi de 5 GHz.
