MEDIDOR DE ROE V - U - SHF (Wi-Fi)
INTRODUCCION:
El medidor de roe puede medir las bandas de 2 mts, 70 cms, 13 cms y WiFi.

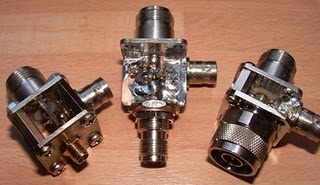

El dispositivo consta de dos partes, una cabeza de RF y un indicador (preferiblemente analógico).
CIRCUITO:

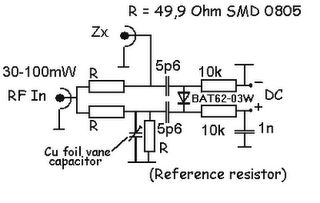

Este es el circuito original.

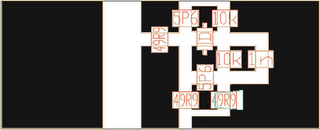

CIRCUITO IMPRESO
| MATERIALES: 49Ω9 (1%) - 3 10kΩ – 2 5p6 – 2 1nF – 1 N-Type Bulkhead Female - 1 N-Type Bulkhead Male - 1 BAT62-03W Schottky diode (SMD) - 1 |
Un sensor de CA externo está conectado al indicador con un cable BNC-BNC.

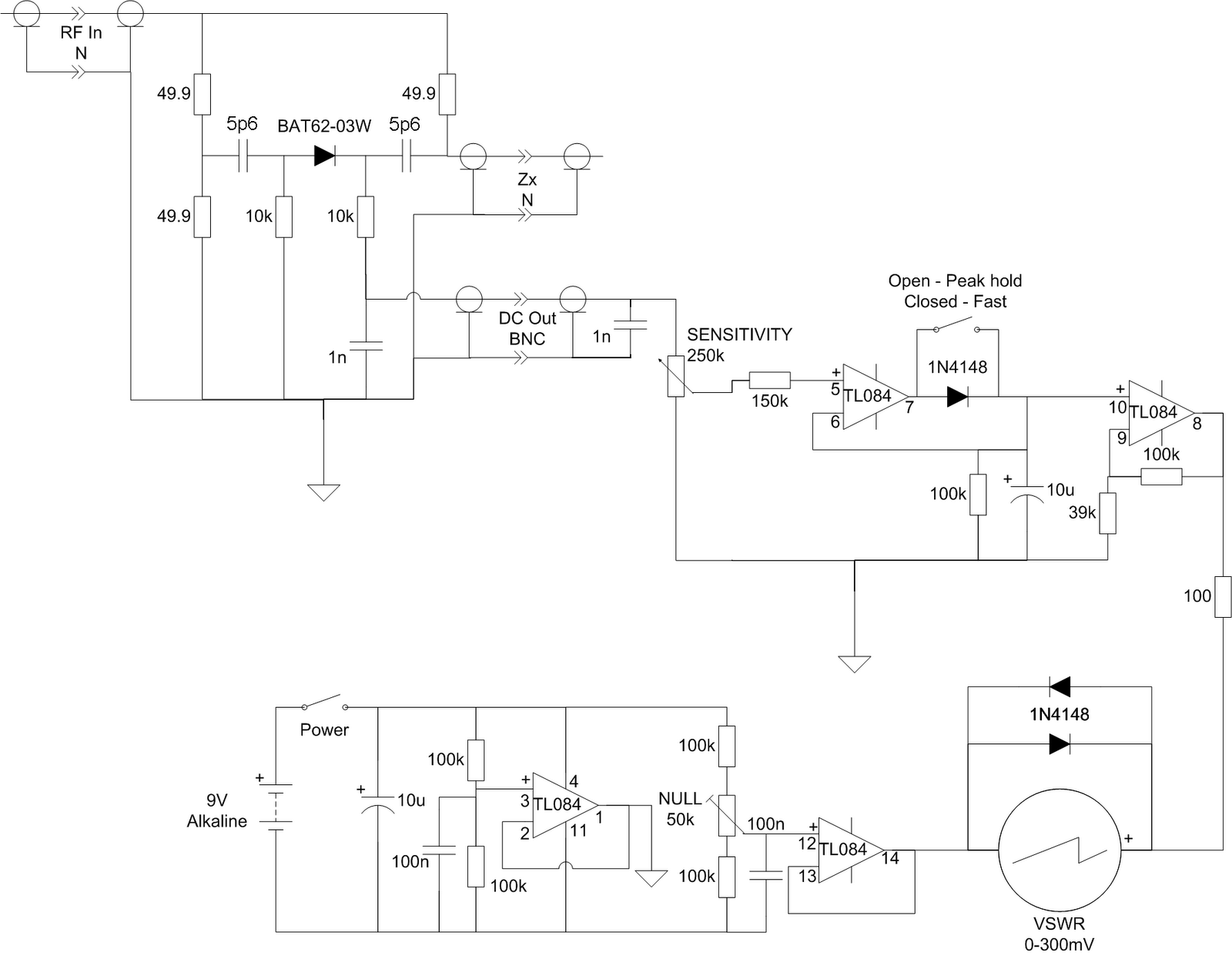

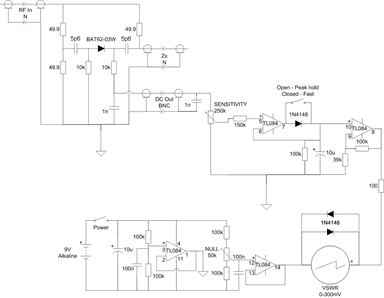

Un indicador analógico se utiliza para leer el VSWR. Este medidor tiene un pico-Hold circuito con 9 voltios de la batería alcalina de suministro de energía.
Sólo hay un control para controlar el poder de ON / OFF y sensibilidad del medidor. Medidor de sensibilidad se puede ajustar para adaptarse a varias fuentes de RF, como un punto de acceso Wifi, o VFO.
Pulse en la imagen para ampliar
La potencia de entrada debe de ser algo superior a 15dB e inferior a 20 dB ( entre 30 y 100 mW ).
Si quiere el manual en ingles, Pulse Aqui para descargar.
Por mas datos: PE2ER
MEDIDOR DE VSWR
(Traducido por google)
INTRODUCCION:

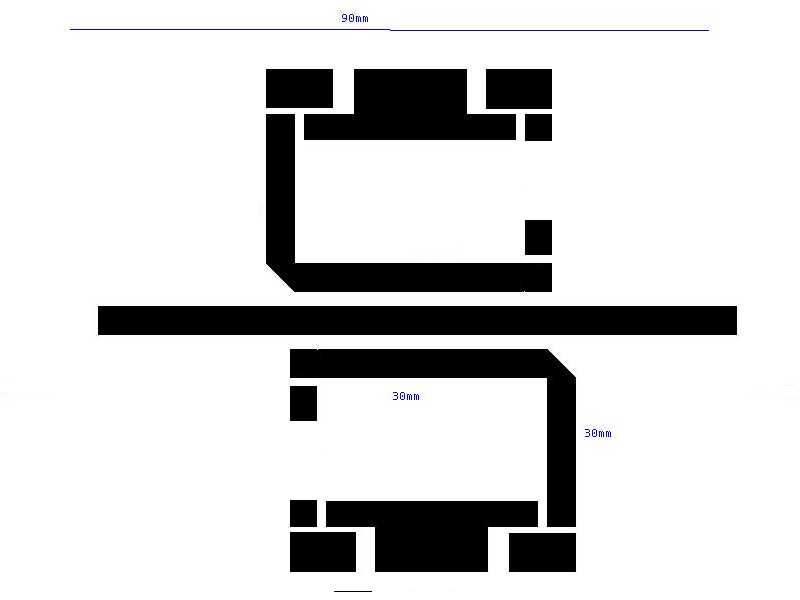

Este proyecto funcionará mejor si es en una caja de aluminio, pero debería funcionar bien al aire libre. Usted también necesitará placa de circuito de doble cara para este proyecto. Cortar el impreso al tamaño correcto, el tema a través de RF debe ser de al menos 90 mm de largo.
Puede ampliar la pista de conducción si necesita más largo, pero no hacen más cortos. Las secciones de acoplamiento necesaria es de 30 mm de longitud cada uno, usted no puede cambiar estos, ya que son fundamentales para el funcionamiento del circuito. Usted también debe mantener la anchura de la pista de conducción y el enganche de las secciones de 3 mm de ancho. Esto determina la impedancia de las pistas del circuito, sino que también depende del tipo de placa de circuito que utiliza. No tengo control sobre eso, así que simplemente he utilizado un valor que se ajusta mejor a la mayoría de los impresos. El espacio entre las pistas dos RF debe ser exactamente 3mm. Más cerca se desafinar el tema principal y de RF más lejos, no puede recoger la señal suficiente.
Las otras canra en el impreso son de componentes pasivos y no es crítica de qué tamaño son. El reverso de la Junta será suelo, nada de esto es grabado, por lo cubre con una hoja de contacto para detener el ácido comerlo cuando etch ella. Cuando haya terminado de grabar la Junta que está listo para los componentes. Yo esperaría que el uso de montaje en panel tipo N hembra conectores coaxiales, SMA, o incluso BNC / TNC si el tratar de mantener barata. Soldar el conductor a la pista de RF y el blindaje en el plano de tierra en el otro lado de la tabla.
A continuación, se requieren dos diodos de señal portadora caliente schotky. Una vez más Jaycar y DSE venderlos. El hombre detrás del mostrador, no tienen ni idea de la DSE, a fin de utilizar el catálogo para encontrar el diodo correcta. También se necesitan dos 1nF condensadores, dos resistencias de 47 ohmios, dos resistencias de 10K, un potenciómetro de 1K OHM, un interruptor y el amperímetro más sensibles que se pueden conseguir. Un microamperímetro (UA) es lo que debe buscar.

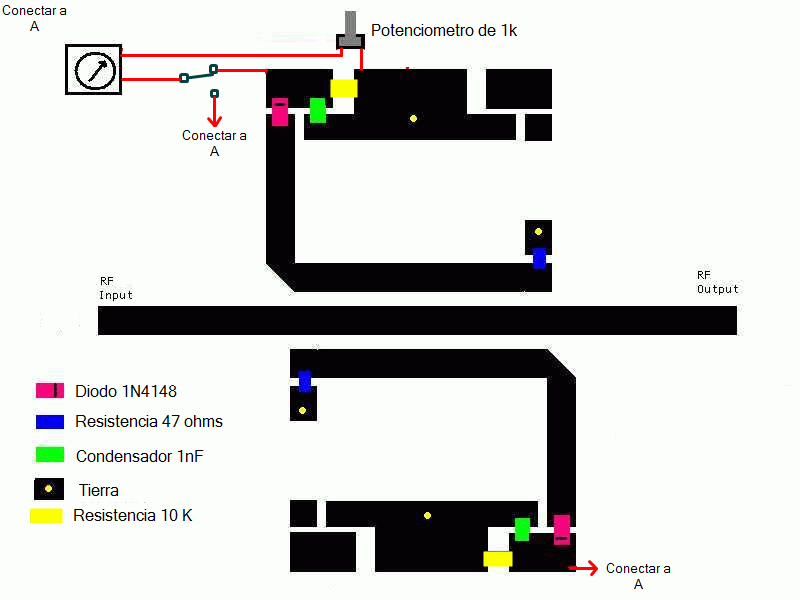

Soldadura de los dos diodos schotky en su lugar, asegúrese de que el negro en ellos está en el lado correcto (fuera de la RF). Luego, al lado de los diodos, la soldadura en la 1nF condensadores y junto a ellos la soldadura de las resistencias de 10 km. En el otro extremo de las pistas de sensor de soldadura de 47 ohmios. Recuerde que siempre que usted esté de soldadura en una pista de RF para mantener los cables lo más corto posible uso o la superficie de componentes de montaje, si puede. Por último, debe conectar la parte posterior de la junta de las pistas de tierra frente. Taladrar agujeros pequeños (amarillo) en la placa y soldar un pedazo de alambre a través del agujero de modo que se conectan los dos lados. Ahora, conectar el interruptor a la salida de cada diodo y el metro y el potenciómetro de 1K y su listo para probarlo.
CÓMO FUNCIONA.
El tablero de circuito que ha hecho es lo que se conoce comúnmente como un acoplador direccional. Usted puede comprar estos hechos comercialmente por mucho dinero, pero son básicamente lo mismo que acaba de hacer un poco mejor. La mayor parte de su energía de la RF viaja a través del medidor de VSWR, pero una pequeña cantidad de la señal es inducida en el más corto tiras paralelas. Acerca de 1/10o de la potencia es recogido por la segunda pista. Esta es la señal también viajaban en la misma dirección que la señal original. Cuando se llega al diodo que se convierte en un valor de CC que luego se muestra en el medidor. Cuanto más poder, más la señal DC.
El diodo está actuando como una radio de cristal que pueda tener construido como un niño, sólo que ésta está trabajando a 2.5GHz. El potenciómetro se ajusta el nivel para hacerlo más usable. Puesto que cada lado del circuito sólo detecta el poder viajar en un dirrection es necesario tener un interruptor para cambiar de la potencia de referencia hacia adelante para medir la potencia reflejada en el otro lado del circuito. Ambos lados son idénticos.
Si alguna vez ha utilizado un CA CB es el funcionamiento es exactamente el mismo. Encienda el transmisor de manera que produzca una única compañía. (su tarjeta inalámbrica a internet puede no ser capaz de hacer esto y usted tendrá que encontrar otra fuente de señal). Ajuste el interruptor que transmita la potencia y ajustar el nivel de modo que el contador se establece en el número más alto de la escala y no duro contra la pared de la derecha. A continuación, ajuste el interruptor para invertir, mientras que el transmisor está aún en marcha. Cuanto menor sea la lectura, el mejor de su antena. Yo esperaría que cualquiera que sea su medidor tiene por su valor más alto, que una buena lectura era algo inferior a un tercio de ese número.
ejemplo: 50uA máximo en el medidor, entonces cualquier poder invertir menos de ~ 20uA sería una buena lectura.
A continuación, se requieren dos diodos de señal portadora caliente schotky. Una vez más Jaycar y DSE venderlos. El hombre detrás del mostrador, no tienen ni idea de la DSE, a fin de utilizar el catálogo para encontrar el diodo correcta. También se necesitan dos 1nF condensadores, dos resistencias de 47 ohmios, dos resistencias de 10K, un potenciómetro de 1K OHM, un interruptor y el amperímetro más sensibles que se pueden conseguir. Un microamperímetro (UA) es lo que debe buscar.
Soldadura de los dos diodos schotky en su lugar, asegúrese de que el negro en ellos está en el lado correcto (fuera de la RF). Luego, al lado de los diodos, la soldadura en la 1nF condensadores y junto a ellos la soldadura de las resistencias de 10 km. En el otro extremo de las pistas de sensor de soldadura de 47 ohmios. Recuerde que siempre que usted esté de soldadura en una pista de RF para mantener los cables lo más corto posible uso o la superficie de componentes de montaje, si puede. Por último, debe conectar la parte posterior de la junta de las pistas de tierra frente. Taladrar agujeros pequeños (amarillo) en la placa y soldar un pedazo de alambre a través del agujero de modo que se conectan los dos lados. Ahora, conectar el interruptor a la salida de cada diodo y el metro y el potenciómetro de 1K y listo para probarlo.
Pagina Original: Cheatthezone
