CANANTENA PINGLE
INTRODUCCION:
Gracias a Universitarios Colombianos, podremos disfrutar de esta antena que da muy buenos resultados.
Existe mucha información por internet acerca de esta antena, pero existen dos maneras de armanrla, con un waveguide ( un recipiente metálico con la antenita dentro ) o con un dispositivo wifi USB.
Para los que no dispongan o no quieran usar una lata de pingles, por ser de cartón, podemos usar un tubo de metal de 75 mm de diámetro y 232 mm de longitud, o un tubo Platico ( PVC ) forrado por dentro con papel de aluminio que viene con auto adhesivo; nos quedara mas fuerte y elegante el diseño.
Tambien compramos dos tapas ciegas, una debe de ser de metal y la otra de PVC, podremos forrar una de las tapas con aluminio.
Acá os pondrá ambas opciones.
La ganancia de esta antena esta entre los 10 y 12 dB.
MATERIALES:
- Una varilla roscada de 140 mm de longitud y 3 mm de grosor.
- 10 tuercas de 3 mm de rosca interior.
- 5 arandelas de 30 mm de diámetro exterior y de 3mm diámetro interior.
- 1 bote de patatas Pringles de 170 gms, o tubo de 75 mm de diámetro.
- 1 Adaptador o llave USB Wifi ( si lo precisa )
- 1 cable prolongador USB macho=hembra máximo 5 mts y a ser posible apantallado ( si lo precisa )
- 1 sistema de sujeción; use un soporte de camara de foto.
- 5 Manguitos separadores de 30 mm de largo
FUNCIONAMIENTO:
El conjunto de arandelas y el eje central, actúan como si fuera un amplificador de señal. Internamente el conjunto actúa como una onda sinusoidal.
Esquematicamente se representaría así:
Para el montaje en si, tenemos que ser muy cuidadosos en las medidas; si lo realisamos tal cual lo describo, este actuara como un efecto parabola y la antena nos dara muy bueno resultados.
MONTAJE:

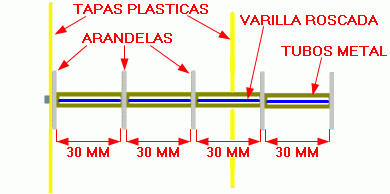

Las medidas de sistema serán las siguientes:
ELEMENTO PARASITO o DIRECTORES:
El elemento parasito conta de cinco arandelas y un eje central.
Para saber la distancia entre elementos ( entre arandela y arandela ), primero deberemos saber a que longitud de onda trabaja la línea WiFi.
Longitud de Onda
L= ((3.0 x 108) / (F x 109)
Donde F es la frecuencia
Ahora calcularemos la antena para el canal 1 ( 2412 MHz )
L= ((3.0 x 108) / (2412 x 109) = 0,124 Mts = 12,4 cms
Como la separación de los elementos ( arandelas en este caso ) es de ¼ de onda
Separación entre elementos = 12,4 / 4 = 3.1 cms
Ahora vamos a calcular para el canal 13 ( 2472 MHz )
L= ((3.0 x 108) / (2472 x 109) = 0,121 Mts = 12,1 cms
Separación entre elementos = 12,1 / 4 = 3.03 cms
Como se ve la diferencia entre el canal uno y el trece no es mucha, por lo tanto calcularemos la separación entre elementos a 3 cms ( 30 mm ) que seria una medida buena para que resuene la antena.
Por lo tanto la barra central tendrá 140 mm de longitud. En ningun momento, las arandelas deben tocar las partes metalicas del recipiento o el irradiante, estran aislados por las dos tapas plasticas.
La manera de montar las partes es bien fácil, solo tenga presente que debe de respetar las medidas para el buen funcionamiento de la antena.
ELEMENTO IRRADIANTE
Podemos hacerlo de dos maneras, o bien con un Wireless USB o con el Waveguide o Guia Onda.
USB

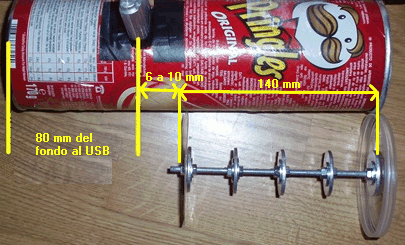

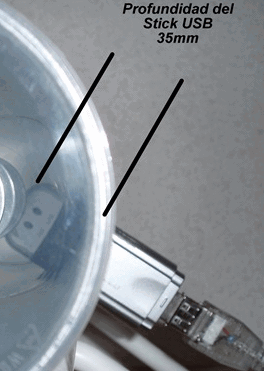

Para la unidad USB, tendremos que introducirla 30 mm dentro de la lata, no es necesario introducir toda la unidad debido a que las antenas de los USB estan en la punta.
En este caso la separación entre el elemento parasito y el USB son de 10 mm, para ajustar la ganancia de la antena, podremos usar el programa Wirelessmon Pro 2, con este podremos saber la recepción de las señales entre otras cosas.
WAVEGUIDE o GUIA ONDA
El otro metodo que podemos usar si no tenemos un Wireless USB, es usar el metodo Waveguide.
Este consta de poner un pedazo de alambre de 30 mm de longitud y 2 mm de diámetro, soldado en un conector coaxial.

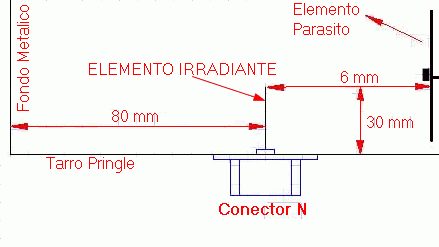

Nos quedaría dentro de la lata de la siguiente manera:
Si tenemos mucha ROE en la antena ( supuestamente estas medidas nos dará baja ROE ) o queremos experimentar con la ganancia, la separación entre el irradiante y el parasito ( 6 mms ) podremos variarlo; esta distancia no puede ser menor a 6 mm ni mayor a 10 mm.
He puesto un conecto N que va pegado a la lata, de este sale un cable coaxial hasta el WiFi, por lo general los WiFi con antena exterior tienen conectores SMA, así que en un extremo del cable coaxial tendremos un conector N macho y en el otro extremo un conector SMA hembra.
VARIABLE:

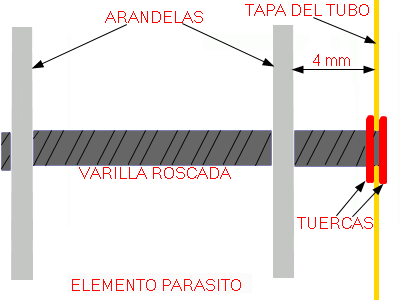

Si queremos hacer un sistema variable, a termino de experimentar con la antena, podemos dejar 4 mm de separacion entre la tapa y la primer arandela, colocaremos una doble tuerca para fijar bien el elemento y por ultimo solo tendremos que separar o alejar el elemento parasito para variar la distancia con el irradiante.
Si usamos un tubo, en vez de la lata de pringle y la tapa es dura, podemos hacerle rosca a la tapa para variar la distacia y usaremos solo una tuerca exterior para fijar el elemento.
A TENER EN CUENTA:

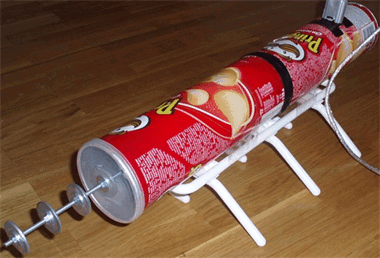

CANANTENA DOBLE PINGLE
Si queremos mayor ganancia y menor ruido en la señal, para mayor efectividad, podemos unir dos bote de Pingle. Uno de ellos se le debe de quitar el fondo ( chapa metalica del fondo del bote ) y quedaria como un cilindro abierto de ambos lados.
La antena esta construida igual que la anterios, lo unico que cambia es la cantidad de directores, en vez de poner cinco, pusimos 16 y en vez de un bote de galletas usamos dos. Con esto logramos ser 300 grs mas gordos. Jejejeje
Solo detallare el elemento parasito ya que el resto lo tienen.
ELEMENTO PARASITO o DIRECTORES:

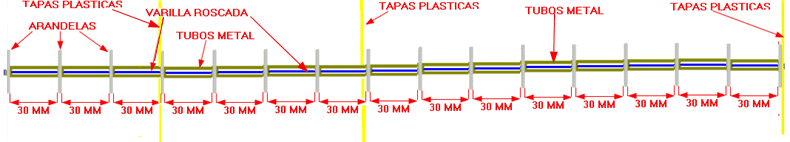

Estos constan de 16 arandelas de 30 mm cada una, separadas 30 mm. El boom tiene un total de 470 mm de longitud.
Note que las tres primeras arandelas estan fuera del cilindro y que usamos tres apoyos en vez de dos.
Si quiere puede usarse un tubo metalico y de PVC forrado en aluminio de 464 mm de longitud.
Esto nos aumentara entre 8 y 10 dB la ganancia de la antena.

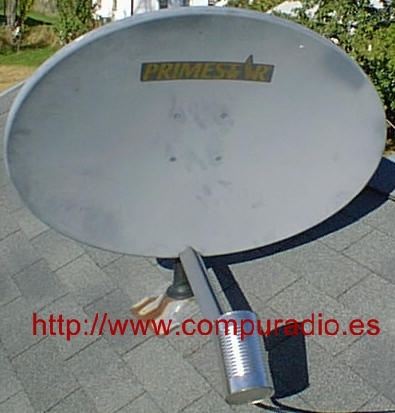

Parabola
Este tipo de antena da una ganancia de unos 26 db, esta medida es muy superior a poner solo el recipiente metálico.
Con ambos conectores machos coaxiles, podremos hacer una exención que valla desde nuestra antena instalada afuera hacia el router.
Usaremos para este tipo de antenas, una sola lata de pringles.
La distancia del iluminador ( en nuestro caso una cantena ) y la parabola es muy importante para darle la maxima ganancia a nuestra antena.

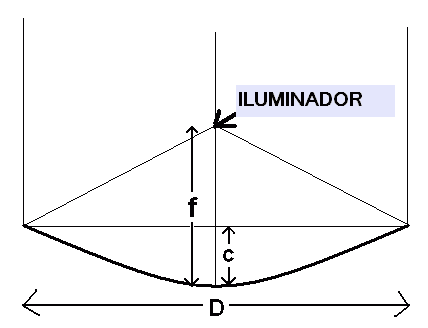

Esta distancia lo calcularemos de la siguiente manera:
Donde:
F = Distancia del fondo de la parabola al iluminador
C= Profundidad de la parabola
D= Diametro de la parabola
FORMULA:
F= ( D*D) / ( 16*C)
Lo mas probable es que si tenemos una antena parabolica de canal digital o algo parecido, deberemos extender un poco el brazo de esta.
Se calcula que las parabolas de este tipo, pueden llegar a una distancia de 5 kms.

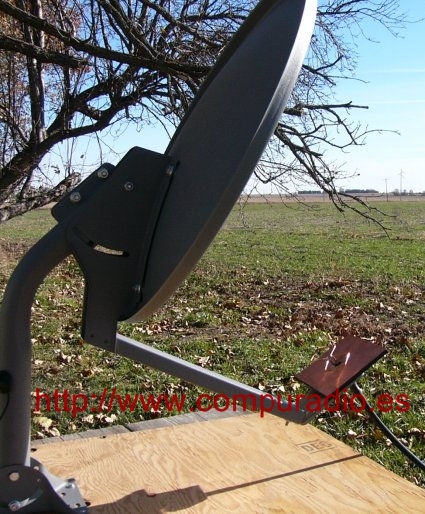

Si queremos mas ganancia en la antena podremos ponerle un tipo de iluminador diferente como es el bi-cuad ( link ), Otra Bi-Cuad .
Angulo de Inclinacion (azimut):

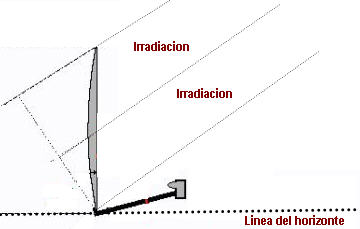

Una antena parabolica puesta en paralelo con el horizonte, tendremos una transferencia de datos hacia el cielo, esto es bueno si queremos enfocar a un cerro o a una torre muy alta donde este instaldo el repetidor wifi. Vea en la foto como seria aproximadamente la irradiacion de la parabola con respecto a la linea del horizonte:
Para conectar entre dos terminales wifi, a una distancia no superior a 5 kms, deberia estar inclinada ( aproximadamente ) a unos -45 º, es decir, mirando hacia la tierra, esto depende del terreno.
De esta manera obtenemos la maxima señal hacia el horizonte, si la ponemos a +45 podremos orientarla asi algunos de los satelites para tomar la señal de ahi.
Diseño CX1DDR - Gabriel
