ANTENAS SECTORIALES o ANTENAS PANEL

Introduccion:
Las antenas sectoriales son muy faciles de armar y con una gran ganancia.
Todas se fabrican sobre placas de circuito impreso en acrilico que tienen menos perdidas que el pertinax a esta frecuencia de trabajo, pero si queremos podremos fabricarlas de aluminio es mas trabajosa pero el resultado es el mismo.
La masa del conector coaxial, va conectado al reflector siempre, y el vivo del conector ( centro del conector ) va soldada al impreso, es decir el reflector es; reflector y tierra y el elemento exitado o vivo es el circuito impreso.
Una antena de 15 dBi puesta en una parabolica podremos tener una ganancia de unos 30 a 35 dB, dependiendo de la parabola que usemos.
Si tenemos distancias muy largas de coneccion, esta es la antena que deberia de usar.
Si tiene un medidor de intencidad de campo, puede probar en variar la separacion entre reflector y el circuito impreso para maxima ganancia delantera.

Doradus 15dBi Sectoral Antenna
( Antena Panel )

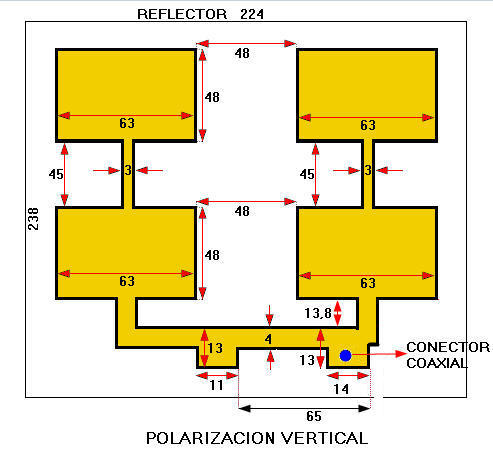

La antena esta construida sobre una placa de circuito impreso de 176 mm de ancho x 170 mm de alto, con un reflector fabricado con una placa metalica ( aluminio en mi caso ) de 224 mm de ancho x 238 mm de alto.
Todas las medidas estan dadas en mm.

LA ANTENA:

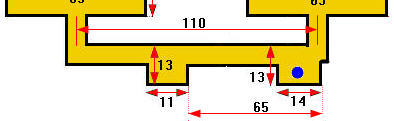

Entre el centro del punto de alimentacion ( conector coaxial ) y la parte inferior de la placa de aluminio ( reflector ), debe de haber una distancia de 40 mm y entre el centro del conector y la punta derecha del reflector, debe haber 63 mm.
Note que el punto de alimentacion esta desplazado de la vertical, es desplasamiento es aproximadamente la mitad de la pista 2 mm.

Antena Panel

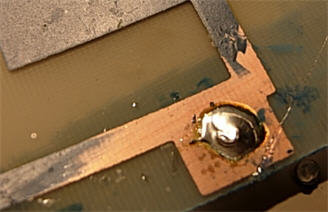

DETALLES DEL PUNTO DE ALIMENTACION:

Punto Alimentacion


Detalle Punto Alimentacion

Punto Alimentacion

REFLECTOR:

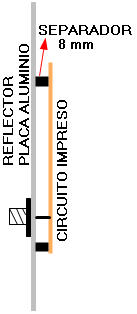

El reflector es una placa metalica que va separada 8 mm del circuito impreso, se le pusieron separadores de goma para aislarlos.

Vista Costado

El conector coaxial ira en contacto directo con el reflector, el vivo o centro del conector coaxial, va conectado al impreso, haga un augero con el taladro en la placa metalica para pasar el centro del conector coaxial y sercionese que no toque esta, si no pondra la antena en cortocircuito.
La parte exterior del conector ( masa ) va conectado directamente a la placa metalica y no al impreso.

Si quiere ver los datos tecnicos de la antena Doradus, pulse aqui para abrir el pdf

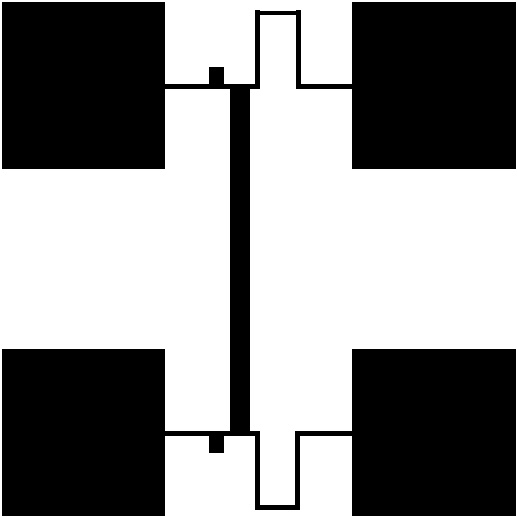

Antena Panel 14 dB

Antena 14 dB

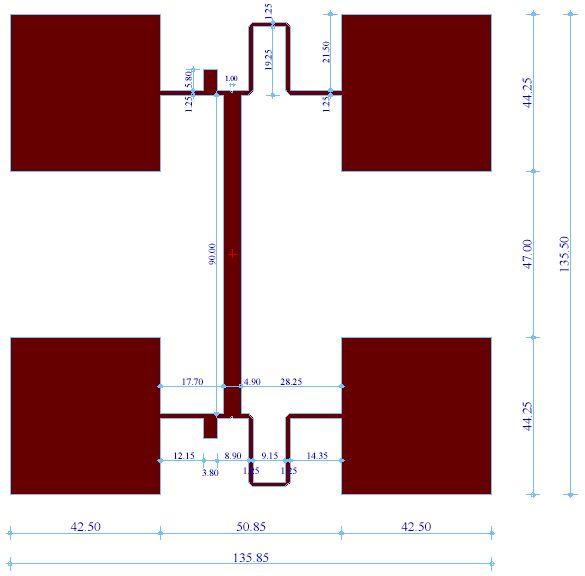

Medidas

La antena esta fabricada sobre un circuito impreso.
Las medidas estan dadas en mm.

REFLECTOR:

El reflector es una placa metalica de 224 x 238 mm, que va separada 8 mm del circuito impreso, se le pusieron separadores de goma para aislarlos.

Vista Costado

El conector coaxial ira en contacto directo con el reflector, el vivo o centro del conector coaxial, va conectado al impreso, haga un augero con el taladro en la placa metalica para pasar el centro del conector coaxial y sercionese que no toque esta, si no pondra la antena en cortocircuito.
La parte exterior del conector ( masa ) va conectado directamente a la placa metalica y no al impreso.

Antena Panel 21 dB

21 dB
Pulse en la imagen para ampliar

La antena esta fabricada sobre un circuito impreso.
Las medidas estan dadas en mm.

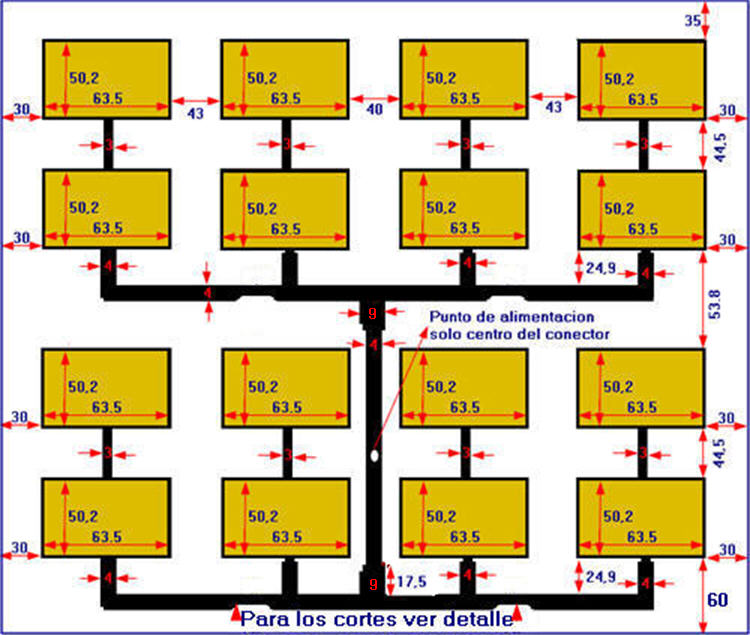

Al igual que las otras antenas panel, lleva un reflector que consta de una placa de metalica de 450 mm de alto x 440 mm de ancho y 5 mm seprada del circuito irradiante, circuito impreso.

Vista Costado

Detalles de los cortes que se ven en el impreso, los 4 son iguales:

Cortes

Realizado por CX1DDR
