ANTENA COLINIAL OMNIDIRECCIONAL
INTRODUCCION:
Esta antena tiene una ganancia de 5 dB, con cuatro elementos. Podremos aumentar la ganancia de la antena aumentando la cantidad de elementos con multiplos pares.
Se han llegado a armar antenas con 32 elementos dando muy buenos resultados.
La longitud total de la antena es de unos 35 cms, para 4 elementos.
Materiales:
Tubería de cobre de 3mm, 3cms.
Tubería de cobre 11/32 (8.73 mm), 30cm
Alambre de cobre de 1.5mm
Estaño para soldar.
Conector tipo N o SMA.
2 Cds.
4 tornillos con sus tuercas.
Herramientas:
Marcador de punta fina.
Vernier.
Cortador.
Alicate o herramienta para sujetar el tubo.
Destornillador.
“Pencil torch”, pistola de solar o cautín de muy buena potencia. (Heavy duty)
ARMADO:

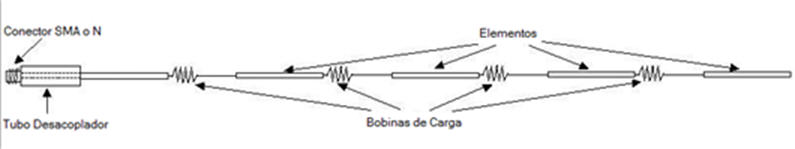

La antena consta de cinco tubos de cobre y cuatro bobinas de carga.

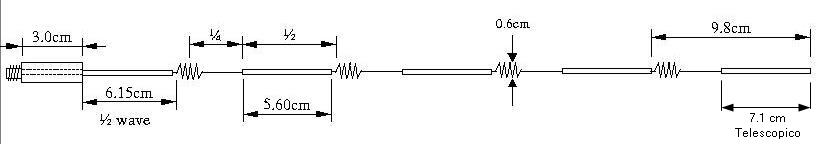

Tenga presente de respetar estas medidaspara que nos funcione correctamente, si queremos que la antena nos de mas rendimiento, podremos agragarle mas tudos y bobinas de carga entre los tramos 2 y 4, es decir los tubos de 5,6 cm.
Ambos extremos ( es decir el de 9.8 cms y el de 6.15 cms ) no deberan de ser variados en ningun caso.
TUBOS:
Los tubos, son del tipo de refrigeracion, tubos de hilo capilar. Con medio metro nos alcansa y nos sobra.
Bobina:

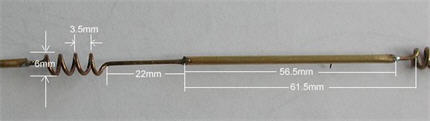

La bobinas tendran las siguientes medidas:
Las 4 bobinas cumplen un papel importante, hacen de inversor de polaridad de la señal y deben estar hechas de la forma más uniforme posible. Cortar 4 trozos de unos 15 cm, daremos 4 vueltas alrededor del clavo de 6 mm de diámetro teniendo cuidado de dejar unos 28 mm de cable en cada extremo.
NOTA:
Si utiliza cable de instalacion electrica, debera de quitar el aislante plastico de este.

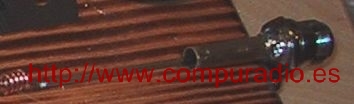

DESACOPLADOR:
Entre el tubo exterior y el tubo interior, no debe de haber contacto y esta aislado por aire no utilice ningun tipo de material plastico para rellenar el hueco, eso le daria perdidas a la antena. Dejelo aislado por aire. El tubo interno debe de quedar relativamente centrado dentro del tubo de 8 mm, dentro de lo posible.
BASE DE LA ANTENA:
Como planos de tierra, en la base se colocan dos cd´s, entre medio de estos se corta una lamina de aluminio, yo use papel de aluminio de los que se usan en la cocina.
Se pegan ambos cd´s para que el aluminio que esta en el medio quede rigido.
Tenga presente que el conector, tipo N o SMA, debe de estar la parte exterior de este en contacto con el papel de aluminio.
Para la sujecion a el mastil o un pie de camara de fotos, podemos hacer una base metalica tipo C.
FINAL:

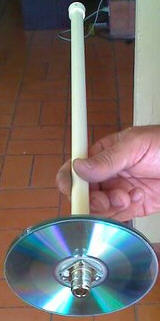

Todo el conjunto se forro con un tubo de PVC para darle rigides.
