Cables, Conectores y Frecuencias

Tipos de Cables

Existen gran variedad de cables en el mercado pero deberemos elegir una que las características principales sean el que tenga menos perdidas a la frecuencia de trabajo.
Como vamos a trabajar en frecuencias que estan en el entorno de 2440 a 2500 MHz, no cualquier cable nos servira para este fin.
Vea la tabla de los diferentes cables:

Por lógica, descartaremos los cable con mas de 60 Db de perdidas, esto es debido a que una línea WiFi trabaja con una potencia muy baja y con las grandes perdidas del cable en vez de tener una señal amplificada, tendremos una señal reducida.

Calculo:

Conectores

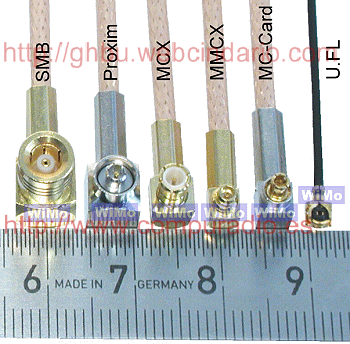

Para cada tipo de cable deberemos comprar el conector coaxial adecuado, dentro del tipo de conectores encontraremos:

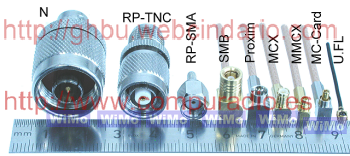

Estos son algunos de los conectores mas usados en la actualidad.

1.- N - Navy (marina)

 Es el conector mas habitual en las antenas de 2.4 GHz (recordad que esta frecuencia es la especifica para el estándar 802.11b/g, para el estándar 802.11a nos encontramos con la 5Ghz. Dicho estándar esta en desuso y en el mercado la mayoría de dispositivos se centran en el 802.11g. Trabaja bien con frecuencias de hasta 10GHz. Es un conector de tipo rosca. Estos conectores tiene un tamaño apreciable y, a veces se confunden con los conectores UHF. La gran diferencia es que estos últimos (los UHF) no son validos para frecuencia de 2.4GHz. Es muy raro y inusual encontrase tarjetas y punto de acceso con este tipo de conectores, al contrario que en las antenas. Es muy fácil de trabajar con el. Y muy útil para el montaje propio de antenas caseras, sobre todo el de tipo chasis para ensamblarlo en el cuerpo de la antena, y su alojamiento para soldar un trozo de cobre grueso que habitualmente se usa para montar la parte activa mas importante de la antena.

2.- BNC (Bayonet Navy Connector)

 Conector tipo bayoneta de la marina. Es un conector barato utilizado en las redes ethernet del tipo 10Base2. Es un tipo de conector muy común, pero poco apto para trabajar en la frecuencia de 2.4GHz.

3.- TNC (Threaded BNC)

 Conector BNC roscado. Es una versión roscada del conector BNC. Este tipo de conector es apto para frecuencias de hasta 12GHz.

4.- SMA (Sub-Miniature Connect)

 Conector subminiatura. Son unos conectores muy pequeños, van roscados y trabajan adecuadamente con frecuencias de hasta 18GHz. Dentro de este tipo, nos encontramos con una subclase que son los llamados reverse (RP-SMA), y estos últimos son las mas utilizados en la mayoría de las tarjetas inalámbricas con interfaz PCI.

5.- SMC

 Se trata de una versión todavía mas pequeña de los conectores SMA. Son aptos para frecuencias de hasta 10GHz. Su mayor inconveniente es que solo son utilizables con cables muy finos (con alta perdida). El conector SMB es una versión del SMC con la ventaja que se conecta y desconecta mas fácilmente.

6.- APC-7 (Amphenol Precisión Conector)

 Conector Amphenol de precisión. Se trata de un conector con muy poca perdida, y muy caro, fabricado por la empresa que lleva su nombre (Amphenol). Tiene la particularidad de que no tiene sexo.

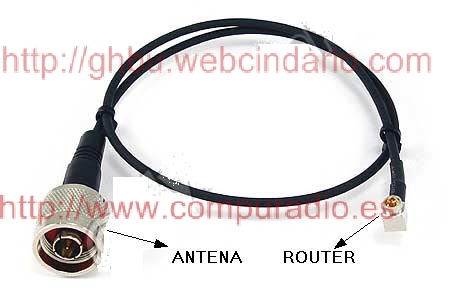

Si usamos un adaptador tipo N para nuestro cable de bajade desde la antena, deberemos comprarle un adaptador para poder conectarlo al router, estos adaptadores es bastante fácil encontrarlos en el mercado.

ADAPTADOR N - UFL

BANDAS ISM DE 2,4 MHz

Las redes sin cables que utilizan el estándar 802.11b operan en la banda ISM. Hay otros equipos que también utilizan esta banda, entre los que se incluyen los hornos microondas, algunos equipos médicos y los teléfonos sin cables. El estándar IEEE 802.11b/g define como deben configurarse las redes WLAN, y como pueden minimizarse las interferencias provenientes de otros servicios que operen en la misma frecuencia..

Un receptor de WLAN puede utilizar cualquiera de estos canales y puede saltar automáticamente de canal en canal si encuentra interferencias. Una antena para 802.11b para los EEUU y Canadá deberá radiar bien entre los 2410 y los 2460MHz.
