Antena Bi-Quad +22 a 27 Db
Introducción:
La antena esta compuesta de un sistema con doble irradiante y un reflecrtor, que es la parte posterior de la antena.
Construccion
Para el reflector se uso un pedazo de lamina de cobre de 110 x 110 mm, tambien puede ser echo con pedazos de laminas de pertinax ( laminas de circuitos impresos ) que tengamos tirados en el taller. Si conseguimos una platina de cobre de 123 x 123 mm, tendremos mejor rendimiento en nuestra antena.
'Los labios' del reflector son de 30 mm de alto, y sirven para reducir el enganche en la barra que se va a monta. Note que sólo los requieren a lo largo del eje de borde principal del reflector. Los labios reducen la radiación de los lóbulos traseros del biquad en aproximadamente 6 a 8 dB.

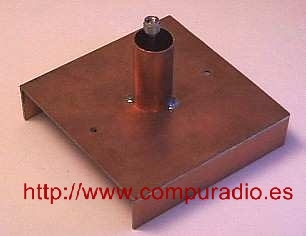

En la parte posterior se le suelda un tubo de cobre de unos 5 cms y 3/4 de pulgada de diametro ( 8 mm ).
Por dentro de este se coloca un trozo de cable coaxial que pasara de un lado a otro, por medio de un tubo fino.
Tenga presente que el vivo del cable coaxial va aislado por completo del reflector o la chapa metalica, por este motivo no se le quita la aislacion de poliuretano blanco.
El largo de este tubo entre 15 y 18 mm que sera la separacion entre irradiante y reflector, para ajustar la ROE en esta antena, esta distancia puede ser variada.
Irradiante

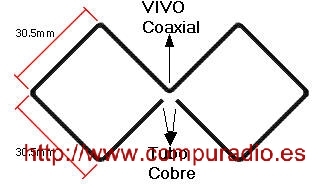

Hacer el elemento tomar un pedazo de alambre de cobre desnudo o esmaltado de 1.5 mm de diametro y exactamente 244 mm de largo. Dóblelo en la mitad, y luego haga las curvas en el a mitad de camino punto en cada pierna (donde las uniones seran soldadas). Entonces doble los 4 ángulos rectos restantes de modo que los lados de elemento sean rectangulares, sobre un hueco de 1.5 mm para soldar al coaxil. El largo por cada cara del rectangulo serán de aproximadamente 30.5 mm por lado.
Suelde la parte unida del centro de los rombos, al cable coaxial que hemos puesto y los extremos que estan separados al tubo de cobre de 15 mm, esto hace una especie de cortocircuito visto desde el punto de vista electrico, pero no se preocupe que la antena trabaja de esta forma y con muy buenos resultados.
Prologo
Esta antena por si sola trabaja con una una ganancia de unos 13 a 15 Db, puesta en una antena parabolica, se puede llegar a niveles comprendidos entre 22 y 27 Db, es fundamental si queremos conectar dos puntos de acceso alarga distancia.
Esto que acabamos de construir, si lo colocamos en una parabalo se denominara iluminador, fuera de esta, es simplemente una antena direccional bi-quad.
Tambien hay que decir que esta antena puede ser polarizada vertical u horiaozontalmente depende como la coloquemos en el soporte.
En la mayoria de los casos les recomiendo que la polaricen verticalmente que es como mejor trabaja a la hora de recibir la señal.

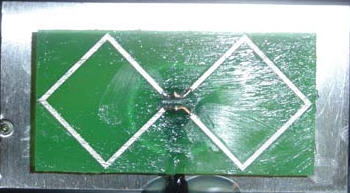

Por ultimo decirles que la antena bi-quad tambien la podemos fabricar con circuito impreso, para este caso es recomendable usar los impresos de acrilico ya que dan menos perdidas.
Parabola
Este tipo de antena da una ganancia de unos 26 db, esta medida es muy superior a poner solo la bi-quad.
Con ambos conectores machos coaxiles, podremos hacer una exención que valla desde nuestra antena instalada afuera hacia el router.
La distancia del iluminador (en nuestro caso un bi-quad ) y la parabola es muy importante para darle la maxima ganancia a nuestra antena.
Esta distancia lo calcularemos de la siguiente manera:
Donde:
F = Distancia del fondo de la parabola al iluminador
C= Profundidad de la parabola
D= Diametro de la parabola
FORMULA:
F= ( D*D) / ( 16*C)
Lo mas probable es que si tenemos una antena parabolica de canal digital o algo parecido ( unos 80 cms de diametro ), deberemos extender un poco el brazo de esta.
Se calcula que las parabolas de este tipo, pueden llegar a una distancia de 5 kms, con una velocidad detransferencia de 3 Mb/s.
Angulo de Inclinacion (azimut):

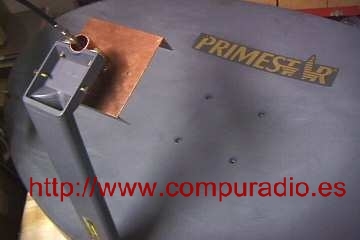

Una antena parabolica puesta en paralelo con el horizonte, tendremos una transferencia de datos hacia el cielo, esto es bueno si queremos enfocar a un cerro o a una torre muy alta donde este instaldo el repetidor wifi. Vea en la foto como seria aproximadamente la irradiacion de la parabola con respecto a la linea del horizonte:
Para conectar entre dos terminales wifi, a una distancia no superior a 5 kms, deberia estar inclinada ( aproximadamente ) a unos -45 º, es decir, mirando hacia la tierra, esto depende del terreno.
De esta manera obtenemos la maxima señal hacia el horizonte, si la ponemos a +45 podremos orientarla asi algunos de los satelites para tomar la señal de ahi.
Diseño CX1DDR - Gabriel
