Este medidor es imprescindible si trabajamos con radio frecuencia, con el podemos saber si un oscilador esta funcionando y si una etapa amplificadora de R.F. tiene un nivel de salida mayor que el de entrada. También podemos usarlo para ajustar una etapa de potencia, para medir la frecuencia de resonancia de un filtro y un largo etcétera, así que si vamos a construir o reparar equipos que trabajen con R.F. vale la pena tener uno en la mesa de trabajo. El diseño fue sacado de uno de los clásicos de los Radioaficionados, el Radio Handbook de la ARRL.
|
|

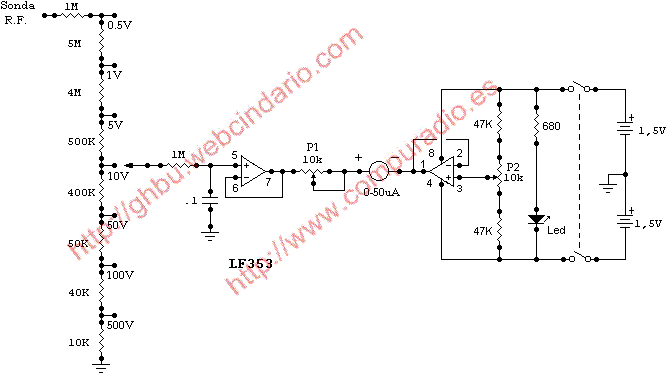

Este circuito tiene la función de medir señales de radiofrecuencia desde unos miliVolts hasta 500 Volts, lo hace a través de una sonda de R.F. como la mostrada en la figura siguiente. Este circuito lo podemos encontrar en el Radio HandBook de la ARRL. La sonda se puede armar sobre un viejo conector de válvula y podemos usar el blindaje de una válvula como blindaje para nuestra sonda, así lo encontré en el Radio Handbook y me gusto mucho esa idea. Las fotos que se aprecian fueron sacadas del ARRL Handbook en versión CD.
|
|
 |
