El conjunto base tendrá el aislante superior preinstalado. Retire las tres tuercas de 1/4 -20, pernos y arandelas de split.	Coloque el otro soporte en la parte superior del primero y alinee los hales. lnsert los bolts que retiraste de la base. Vuelva a instalar las arandelas y tuercas divididas, pero no las apriete en este momento.

Coloque uno de los soportes radiales en la base y alinee la hales para que el soporte quede cuadrado con la base.

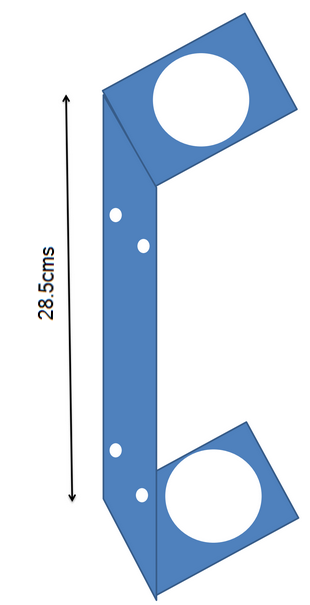

Platina de sujecion del mastil.

lnstall los cuatro tubos de 5/8" que tienen el hale a 2 pulgadas del extremo large. Alinee el hale con el soporte e inserte el perno 1/4-20. Después de insertar los pernos ali, puede instalar las tuercas de bloqueo de nylon tour y apretarlas todas, incluidas las tres tuercas del aislante.

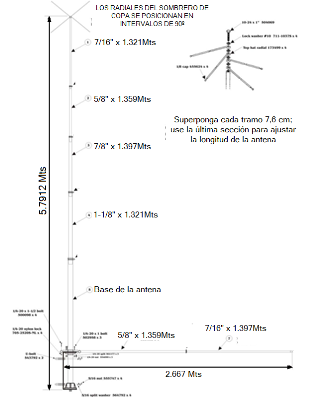

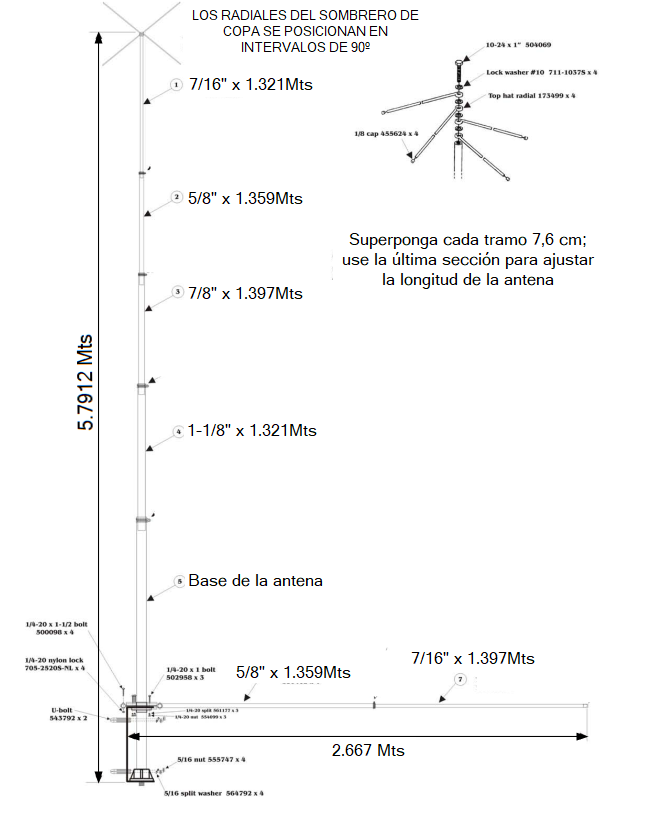

lnstall el resto de los elementos verticales como se muestra en el diagrama de la página siguiente. Haga esto porque el resto de los radiales están conectados , ya que será más fácil inclinar la antena sin los radiales en toda su longitud.
Un caballo de sierra o una escalera de escalón serán útiles para sostener la antena en su lado de acceso lejano. Superponga cada sección aproximadamente tres pulgadas y nsert la sección superior hasta que la longitud total de la antena sea de 19 pies. Vea la página siguiente lejos de un diagrama. Utilice las abrazaderas de manguera suministradas para asegurar el tubo. Abrazaderas grandes lejos de los tubos grandes y abrazaderas pequeñas lejos de las secciones más pequeñas. Coloque el sombrero de copa en el tubo 7/16 que contiene un inserto roscado en un extremo. Espaciar los elementos para que estén a 90 grados de distancia entre sí. Utilice el diagrama de la página siguiente como referencia. Devuelva la antena a la vertical e instale las secciones restantes de los tubos radiales para que tengan 105 pulgadas de largo. lnstall una tapa de tubo en la punta de cada radial. Recuerde que la ubicación de montaje de la antena afectará el punto de sintonización y puede hacer que la frecuencia central de la antena cambie. El SWR debe verificarse con un analizador de antena como el MFJ-259 o un vatímetro swr adecuado antes de instalar la antena en la torre. Test la antena a sólo unos metros del suelo en un área abierta lejos de grandes objetos metálicos. Esto identificará cualquier problema con la antena y permitirá al usuario ajustarla a la frecuencia de funcionamiento que prefiera. Si el punto de vuelo más bajo está por debajo de la frecuencia de funcionamiento deseada, entonces la antena es demasiado larga y debe acortarse . lf el punto de giro más bajo is por encima de la frecuencia de funcionamiento deseada, entonces la antena es demasiado corta y necesita ser alargada. Si no puede encontrar una caída en el swr en ningún lugar, entonces algo se ensambla incorrectamente, tiene un mal coaxial o no obtiene un SWR correcto lectura. La antena leerá un corto directo en el punto de alimentación cuando se use un multímetro y se instale la varilla de cortocircuito. Esto es normal y debería
no ser visto como un problema. Una vez que todo esté sintonizado, verifique que todo el hardware esté apretado y monte la antena en su mástil o torre. Siempre pídale ayuda a un amigo , ya que es peligroso que intente instalar esta antena usted mismo.

Pulse en la imagen para ampliar

Lista de componentes
