ANTENAS PARA ESPACIOS REDUCIDOS
INTRODUCCION
Para los que tienen poco espacio para colocar antenas o directamente no tinen ninguno, aca os dejo algunas ideas.
MANUAL DE ANTENA HALO, PULSE AQUI
CONSTRUCCION
Inicialmente, esto parece ser un enfoque diferente a los diseños dipolo acortadas, detallada en mi página de dipolo corto. Pero en realidad no es. Si inclina la cabeza, y cruza los ojos un poco, es posible que comience a ver como dos bobinas, muy juntos. De hecho, las bobinas son tan cerca del centro, que se toquen ..
Suponiendo que las dos bobinas son un número igual de vueltas, y que los cables conectados a cada lado son iguales en longitud, el centro de una antena debe ser un punto de corriente cero. esto hace un lugar práctico para atar su escudo coaxial. Usted puede envolver varias vueltas de hilo alrededor de la bobina en el centro y se alimentan de esa manera. Pero yo no podía comenzar a decirle cómo muchas vueltas para utilizar o cuáles serían la impedancia de alimentación. Cada vuelta de la bobina, medida que nos alejamos del centro, le proporciona una impedancia diferente y una posible coincidencia. Con la colocación del centro de su cable coaxial a una de las bobinas de vueltas, usted debería ser capaz de encontrar un buen punto de alimentación de 50 ohmios. Esto entonces se pone todo el esfuerzo equilibrado para la conversión desequilibrada (balun), que sería necesaria y que estaban alimentación central o alimentación enlace ..

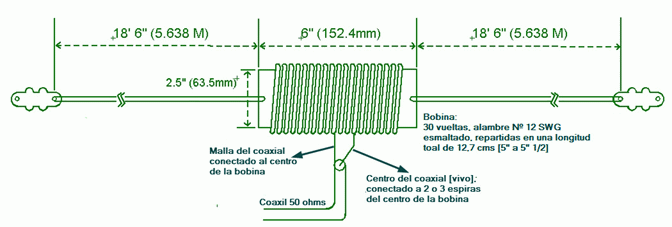

Cada brazo elemento es de 18 pies y 6 pulgadas (5,638 m) de largo. La carga / a juego bobinas consta de 30 vueltas de 12 SWG [2,64 mm]alambre de cobre esmaltado sobre una forma de 2,5 pulgadas (63,5 mm) de diámetro de tubo de PVC de 6 pulgadas (152,4 mm) de largo. El paso de arrollamiento debe ser de aproximadamente 6 vueltas por pulgada (25,4 mm). Aunque la imagen no lo demuestra muy bien, la pantalla del cable coaxial 50 está conectado con el centro de la bobina. El conductor central coaxial se conecta a un punto 2 o 3 se aparta del centro, a un punto que da la SWR más bajo. Este punto que experimentar un poco, dependiendo de qué parte de la banda que desee operar.

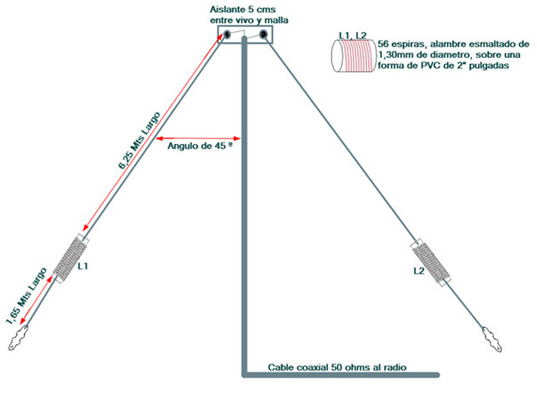

ANTENA 40, 80 Mts
[PY7DM]
CONSTRUCCION
El aislante central, es material aislante PVC, Acrilico, etc; de 6,25 cms de longitud total y una separacion entre vivo y malla de 5 cms.
Las bobinas L1, L2 consta de 56 espiras juntas de alambre esmaltado de 1.30 mm de diametro [16 AWG], sobre un tubo de PVC de 2 pulgadas, la longitud total de la bobina es de 8 cms aprox.
El angulo de la V invertida es de 45º desde el centro.
La longitud total de la antena es de 8 Mts de largo por lado.

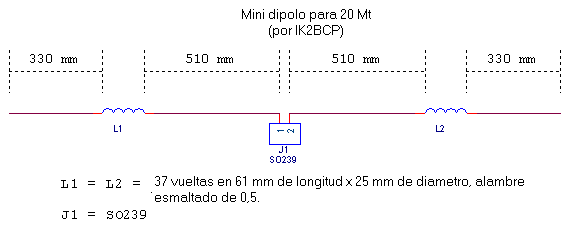

DIPOLO PARA 20 Mts

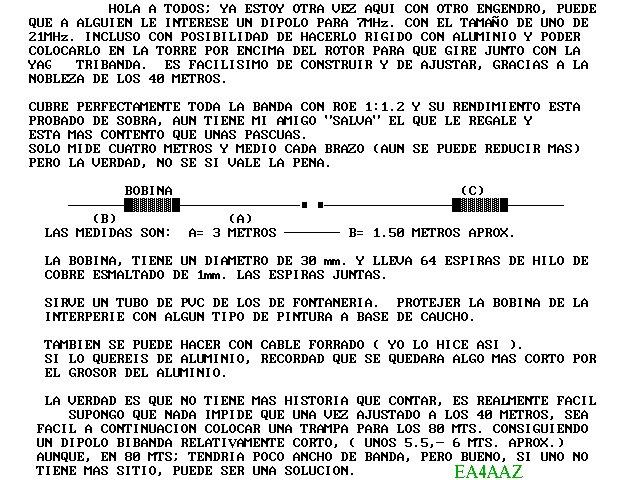

DIPOLO PARA 40 Mts
DIPOLO PARA 15, 40, 160 Mts
MEDIO SLOPER PARA 160 MTS.
[Pagina original IW5EDI]
Introduccion:
¿Alguna vez has pensado en probar la banda de 160 Mts?
El invierno es el momento perfecto para explorar la "bandas superior" .La atmosfera es relativamente tranquila y la oportunidad de conectar muchas estaciones DX`s. Si usted vive en un apartamento o en una zona restringida, probablemente murmuraran: "Este hombre está bromeando." Sí, la mayoría de las antenas a la 160 m son grandes. Un dipolo de longitud completa de 160 Mts es de unos 80 mts (260 pies) de longitud, pero con un poco de creatividad es posible la construcción de una pequeña antena sin sacrificar demasiado el rendimiento. No es tan eficiente como el de larga duración, pero le permiten estar en el aire. ¿No es eso lo que cuenta?
Mi enfoque
Usted probablemente ha visto los dibujos de antenas de media sloper.
Muchos sloper de 160 Mts necesitar apoyos al menos 15 m de altura, el problema es que la mayoría de las torres o mastiles son sólo de 12 m.
Y para los aficionados que no tienen ni siquiera una torre o mastil?
Es el momento de buscar una solución. Los proyectos que se asocian con el uso de antena de media Sloper, conectar el blindaje del cable coaxial directamente a la estructura metálica de la torre. El conductor central está conectado a un alambre a lo largo que cae desde la torre al suelo.
Mi idea es diseñar un medio de largo Sloper (1/8 l) con una carga inductiva se coloca directamente en la parte superior del alambre, buscando el mejor compromiso con los radioaficionados efficienza. Quien no tienen disponible un espacio de 12m puede reemplazarlo con un árbol; utilizando un alambre vertical conectado a tierra, que sustituye a la torre o mastil.
Realización
Un tubo de PVC, 3/4 de pulgada 70 cm de largo se utiliza como soporte de bobina L1. Se a elegido un tubo de 70 cm de largo, porque quería hacer la bobina por un lado y usar el otro lado para el anclalo a la torre.Tenga presente que esta bobina está diseñado para una potencia máxima de 100W.
Envolver 90 vueltas apretadas alambre esmaltado 1,2 mm de diámetro en un lado de la tubería de PVC con el fin de producir una longitud de bobina de aproximadamente 5 1/8" (13,1 cms).
La bobina esta sellada con cinta aislante que se usa para instalaciones eléctricas, al menos 2 capas, tambien se puede usatilizar tubos retráctiles o cinta de vulcanización cubierto por una capa de cinta aislante.
Suelda el centro del extremo interior coaxial de la bobina y de silicona aplicada sobre la parte expuesta de la línea de suministro, lo mas recomendable para evitar perdidas, es unir la bobina coaxial con el cable de alimentacio que viene del radio, con una doble hembra coaxial y un macho coaxial en la bobina y otro en el cable coaxial de alimentacion.
Soldar un cable por 14 mts en el lado exterior de la bobina (este es el verdadero sloper).
Instale la bobina en la torre y conectar la pantalla del cable coaxial a la parte metalica de la torre.
El choque de RF es una bobina de 16 vueltas del cable coaxial en un diámetro de 20 cm, se instala a 60 cm por debajo del punto de alimentación.
Si usted desea conseguir el mejor rendimiento es oportuno, poner a masa radiales como se indica en las figuras, la longitud no es critica.
El sloper debe ser calibrado a la frecuencia deseada mediante la variación de la longitud del choche a lo largo de la torre o acortando o alargando el sistema irradiante.

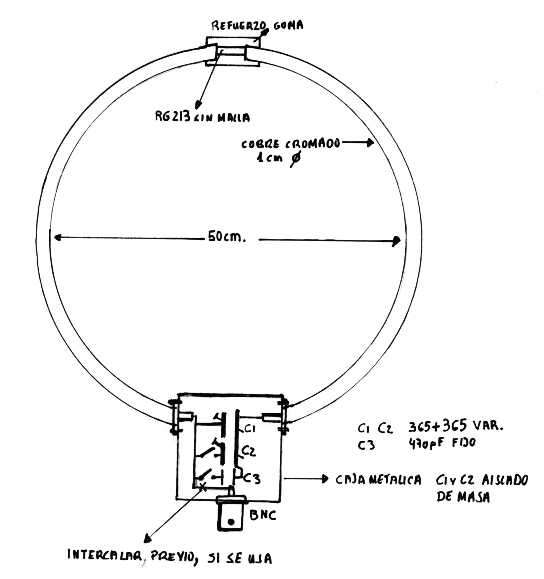

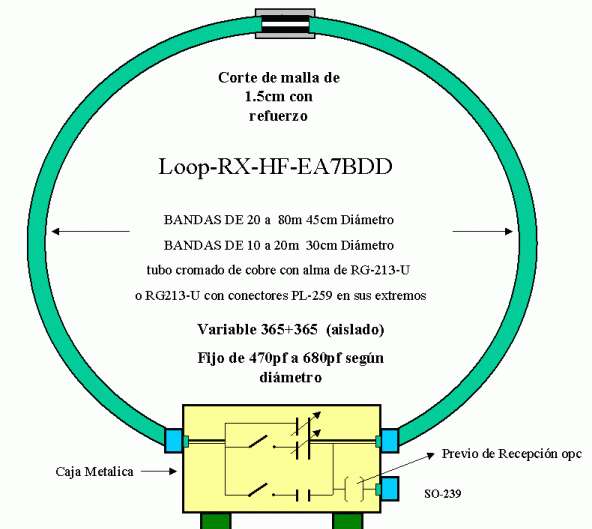

ANTENA LOOP PARA ESCANER
73´s y gracias por visitar mis paginas.
