CALCULO ANTENA J-POLE
( 4dB de ganancia aprox.)
INTRODUCCION
J-Pole posee las siguientes características, tanto en el rango de frecuencias de 140-150 MHz, como de 430-450 MHz; y con respecto a otras antenas verticales:
es fácil de erigir.
no necesita radiales.
Tiene un ángulo de radiación bajo.
trabaja con mayor ancho de banda que otras verticales.
es menos sensible al "ruido", es más silenciosa.
es ideal para redes locales o repetidores distantes
cuenta con más ganancia que otras antenas con planos de tierra
soporta bien el paso del tiempo.
Este tipo de antenas funcionan bien en HF
 NOTA:
Dentro de (D) es la distancia de borde a borde de medición, no de centro a centro. |
CALCULO MATEMATICO :
PUNTO DE ALIMENTACION :
NOTA:
" C " = Punto de alimentación, distancia desde la base a la unión del coaxil
" T " = Tubo de cobre o aluminio de 1/2 a 11/2 pulgadas
IMPEDANCIA SEGUN PUNTO DE ALIMENTACION :

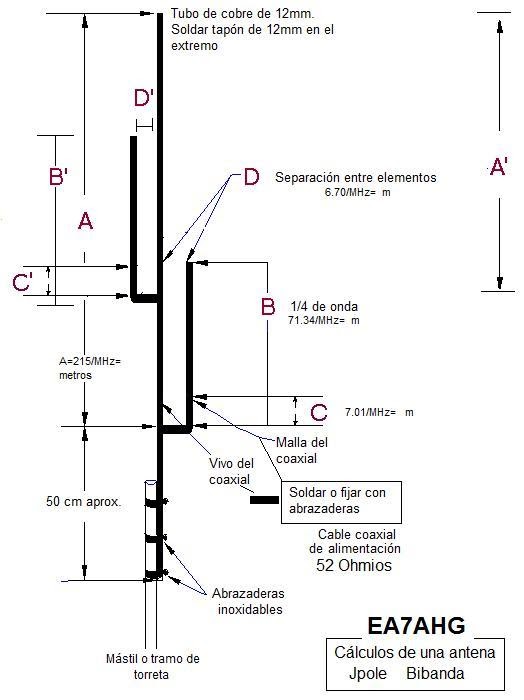

CALCULO ANTENA J-POLE DOBLE BANDA
Pagina original EA7AHG
ANTENA Y SU CALCULO
CALCULO MATEMATICO
CONSTRUCCION DE LAS ANTENAS
Se puede usar cualquier material imaginable para construir una antena J-Pole, pero hay que tener en cuenta dónde se va a instalar la antena, los efectos del clima, cómo vamos a realizar el cortocircuito entre los dos elementos y el método de fijación de la línea de transmisión a la antena.
Algunos de los materiales posibles son tubos de aluminio, línea bifilar, alambre, cinta de cobre, tubos de cobre, etc. Las construidas con línea paralela son ligeras y muy fáciles de transportar; pudiéndose enrollar. La fijación de la antena J-Pole bifilar se puede hacer con ayuda de un tubo de PVC.
Si se utiliza tubo de cobre, es recomendable soldar unos tapones en los extremos de cada tubo para evitar la entrada de agua y de humedad.
En el caso de la antena bibanda cada elemento debe de ser alimentado con un cable coaxial. En nuestro caso tendríamos uno para VHF y otro para UHF. El de UHF bajaría pegado al elemento más largo hasta la base de la antena, donde se juntaría con el de VHF.
ELEMENTOS DE CORTOCIRCUITO
Se puede construir en una variedad de maneras, dependiendo del tipo de material utilizado. El más simple es, posiblemente, para soldar una placa entre los dos elementos. Pero esto no prevé ningún ajuste. Un soporte puede estar formado como se sugiere por Drew Diamond, VK3XU, el que permite a los elementos que se muevan arriba y abajo para simplificar la puesta a punto, usando unas abrazaderas.
ALIMENTACION
La línea de alimentación se puede conectar mediante soldadura a los elementos o por medio de abrazaderas disponibles en ferreterías. Algunos diseñadores sugieren el uso de tornillos, pero no recomiendo este sistema porque puede debilitar los elementos y dejar una entrada al agua y a la humedad en la antena. La ubicación del punto de alimentación de las líneas de transmisión, en general, tiene que ser determinado por ensayo y error, para obtener la mínima ROE, desplazando hacia arriba o hacia abajo el punto de alimentación - tanto del vivo como de la malla-.
Es aconsejable alimentar cada J de forma independiente y unir las alimentaciones con un duplexor en la base de la antena, desde el que baja el cable de alimentación hacia el transmisor.
Se recomienda poner un Balun 1:1 o Choque de RF, lo mas cercano posible al punto de alimentación. Si no sabe como hacerlo puede verlo aquí, pulse aquí para ir a la pagina de balunes y choques
AJUSTE
Para el ajuste de la antena a mínimo de ROE hemos de desplazar los contactos del vivo (en el elemento más largo) y de la malla ( en el elemento más corto) hacia arriba o hacia abajo hasta obtener la mínima ROE posible.
Además podemos hacer un ajuste fino, si hemos empleado tubos de cobre para la construcción, colocando un tornillo o trozo de varilla roscada en el centro del tapón del elemento más corto, para poder acortarlo o alargarlo.
Hechos los ajustes las conexiones deben de ser selladas convenientemente.
