Hyperlink HG2415UPRO 2.4 GHz
(
Omnidireccional 15 dBi )
Marca: HyperLink
Modelo: HG2415UPro
Ganancia: 15 dBi's
Tipo: Omnidireccional
Base de la antena

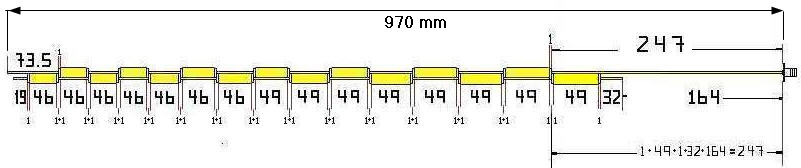

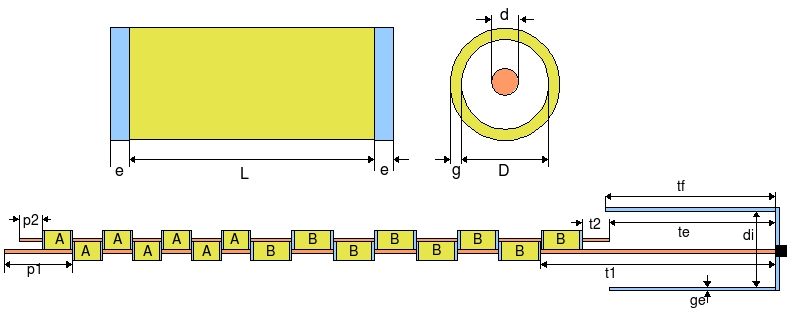

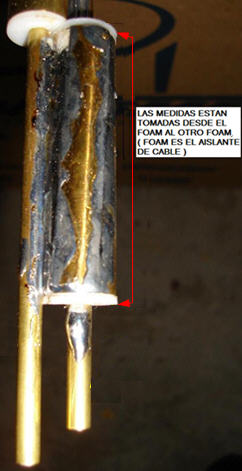

Medidas:
Las medidas serian:
A)
e=1 mm
L=49 mm
g=1 mm
d=4 mm
D=13 mm
B)
e=1 mm
L=46 mm
g=1 mm
d=4 mm
D=13 mm
--------------------
t2=32 mm
t1=247 mm
tf=165 mm
te=164 mm
di=38.1 mm
ge=2.4 mm
p1=73.5 mm
p2=19 mm

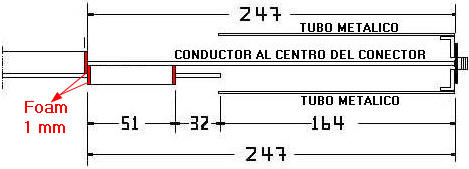

tf seria el tubo de aluminio (42.9 exterior, 38.1 interior) y mide 165 mm
t2 entraria 1 mm en el tubo base tf
Los elementos en este caso (A y B) se calcula la media onda por el factor de velocidad del cable ( ( 150/F )*V ).
Yo diria que esta calculado con un factor de 0.85 que tendria este cable esto en base al siguente calculo al REVES tomamos la medida de B 51mm dividido por el factor de velocidad 0.85 = 60 que seria media onda, este largo esta dentro del rango de las frecuencias de trabajo de esta antena.- ( Centro de banda)
Para aclarar esto como se calcula el acortamiento del elemeto por el factor de velocidad del cable.-
Multiplicando la media onda por el factor de velocidad del cable, en este hipotetico caso 60 x 0.85 = 51
Por el grosor de los elemetos estan dentro de las medidas de los cables de 1/2 pulgada tipo
heliax que tienen el conductor central con tubo como el de esta antena y el factor de velocidad entre 0.81 a 0.88 + o - segun el aislante foam .-
Porque ocupar unos elementos tan grueso sera por el ancho de banda de esta antena...
Dos medidas de 1/2 onda (A y B), esto es por la resonancia de la antena, A = parte baja de la banda, B = parte alta de la banda, tenga en cuenta que cuanto mas alta sea la frecuencia mas corta sera la antena.
