Antena Crushcraft

3 y 4 Elementos (10 Mts)

Primero y antes que nada, tengo que agradecer al amigo Nestor LU7AJW, quien me envío por correo el manual de esta antena.

Me dio un poco de trabajo pasarlo a la computadora, ya que estaban los datos en papel, pero acá esta la antena completa.

Introducción:

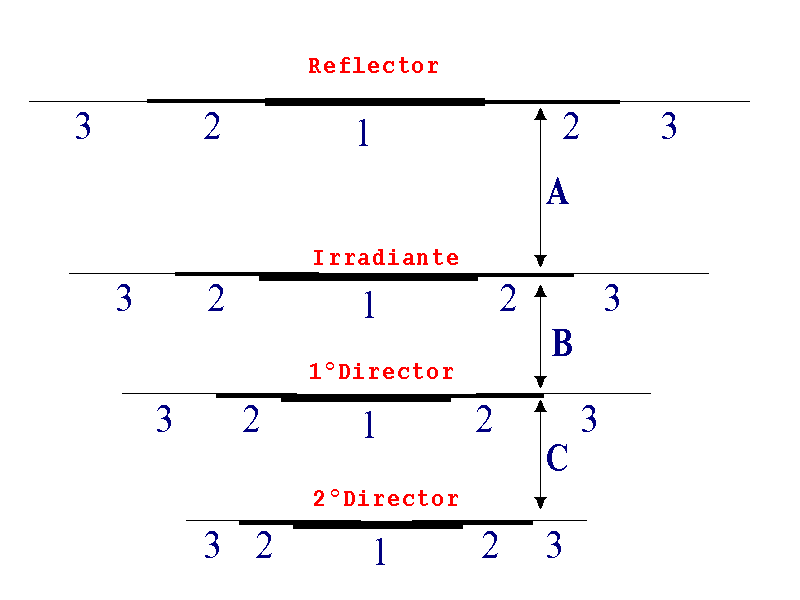

Para su construcción, hay que detallar que las medidas de los caños son iguales para una u otra antena. Son tres medidas de caños de aluminio diferente, el centro (1), caños de 7/8 ", el siguiente, en medio de la punta y el centro (2), caños de 3/4 ", y él último, las puntas de la antena, caños de 5/8 ", (ver mas adelante)

El boom de la antena esta construida con caño de aluminio de 1 3/4 ", las medidas de este se detallan mas adelante.

Por otra parte las especificaciones de la antena son las siguientes:
Especificación
3 Elementos
4 Elementos
Los Dos Modelos
Forware Gain
8.0 dBd
10 dBd
Frecuency Coverage
28.000-29.700 MHz
Front to Back Ratio
>30 dBd
>30 dBd
Bandwidth
Less Than 1.5:1 SWR
Boom Length
3 metros
4.9 metros
Wind Survival
160 + Km/h
Longest Element
5.4 metros
5.3 metros
Maximum Mast O.D
5 cms
Turning Radius
3 metros
4.3 metros
Material
6063-T832 Draw Aluminium
3 dB Beamwidth
56º
57º
Termination
SO-239
Assembled Weight
5 Kg
8.2 Kg
Recommended Stacking Distance
6.7 Mts
Wind Surface Area
0.22 m2
0.29 m2
-
-
La Antena:

Las medidas de los caños ya la hemos mencionado anteriormente, ahora nos vamos a remitir a dar la longitud de los elementos.

Esta medida varia, dependiendo de la parte de la banda que sé trabaje, pero sea una parte o la otra de la banda a trabajar, necesitaremos los siguientes caños de aluminio.

-

Cantidad de Tubos

Cantidad de Tubos

Descripción

3 Elementos

4 Elementos

1 Mt 27 cms x 7/8 "

3

4

1 Mt 21,9 cms x 3/4"

6

8

1 Mt 04,1 cms x 5/8"

2

-

97,8 cms x 5/8"

-

2

88,9 cms x 5/8"

2

-

87,4 cms x 5/8"

-

2

82,4 cms x 5/8"

-

2

74,9 cms x 5/8"

2

-

52,1 cms x 5/8"

-

2

Longitud de los Elementos para 28.600 MHz

Reflector

5 Mts 38,5 cms

5 Mts 25,8 cms

Irradiante

5 Mts 08,0 cms

5 Mt 05,5 cms

1er. Director

4 Mts 80,1 cms

4 Mts 95,3 cms

2do. Director

-

4 Mts 34,3 cms

Longitud de los Elementos para 28.350 MHz

Reflector

5 Mts 42,3 cms

5 Mts 35,9 cms

Irradiante

5 Mts 11,8 cms

5 Mt 15,6 cms

1er. Director

4 Mts 82,6 cms

5 Mts 00,4 cms

2do. Director

-

4 Mts 41,96 cms

Longitud de los Elementos para 28.850 MHz

Reflector

5 Mts 34,7 cms

5 Mts 15,6 cms

Irradiante

5 Mts 04,2 cms

5 Mt 00,4 cms

1er. Director

4 Mts 76,2 cms

4 Mts 90,2 cms

2do. Director

-

4 Mts 29,3 cms

El boom de la antena, esta construido con caños de aluminio embutidos para alivianar el peso, las medidas serán las siguientes:
-
Cantidad de Tubos
Cantidad de Tubos
SEPARACION ENTRE ELEMENTOS
Descripción
3 Elementos
4 Elementos
-
3 Elementos
4 Elementos
91 cms x 1 3/4 "
-
1
Reflector e Irradiante
1 Mt 47 cms
1 Mt 32,08 cms
76,2 cms x 1 5/8"
1
-
Irradiante y 1er.Director
1 Mt 47 cms
1 Mt 32,08 cms
1 Mt 21,9 cms x 1 5/8"

-
